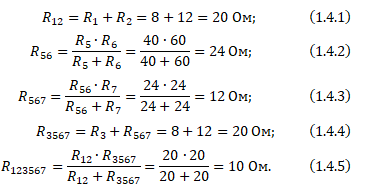

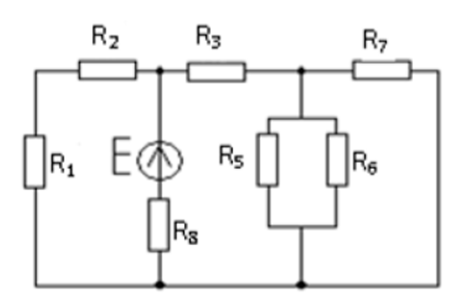

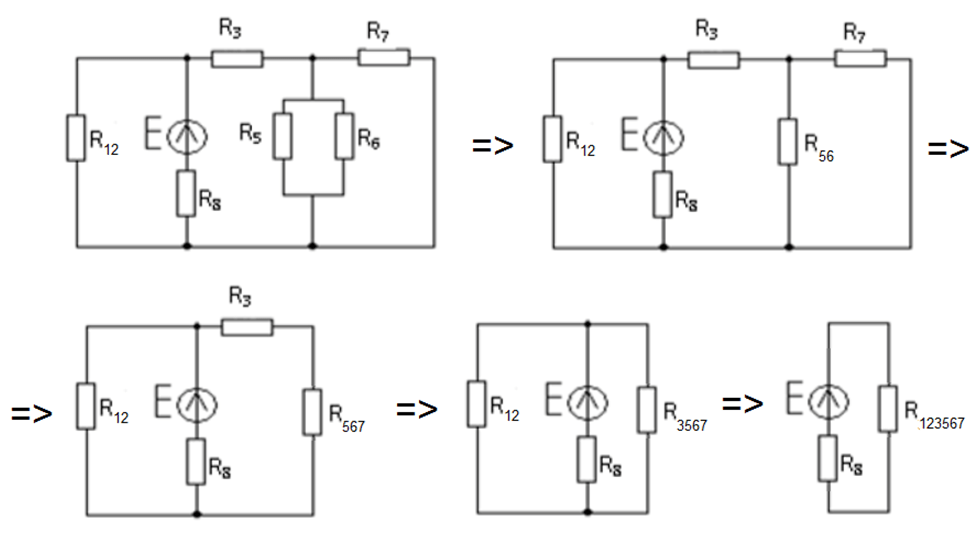

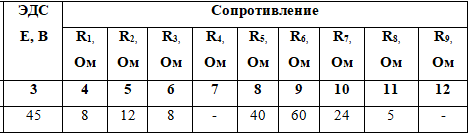

Для схемы электрической цепи изображенной на рисунке, с учетом данных из таблицы необходимо выполнить:  методом преобразований (свертки) определить токи во всех ветвях схемы;

Начертите схему управления электродвигателем согласно заданию табл. 3. Опишите работу схемы и ее возможности. Таблица 3

Для выбранных изоляторов необходимо: Дать обоснование их выбора. Начертить эскиз конструкции изолятора. Дать определение и привести числовые значения основных электрических и механических характеристик изолятора.

Подключаем схему к клеммам трёхфазного питания - 220V". Измеряем ток (i), напряжение (Uф) и мощность (Рф) в каждой фазе при симметричной и несимметричной нагрузке. Іф Uф Симметр 0,25 Рф Sф 210 Оф Cosф Несимметр 0,3 0,2 0,15 S, S 220 205 195 Вычисляем по
