Условие:

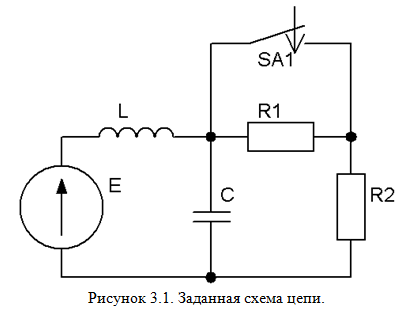

Для схемы электрической цепи, которая изображена на рисунке 7.3, требуется найти токи во всех ветвях и напряжения на емкости, индуктивности и сопротивлении после замыкания ключа SA1. Построить зависимости токов и напряжений от времени. Значения параметров элементов приведены в таблице 7.3.
Решение:

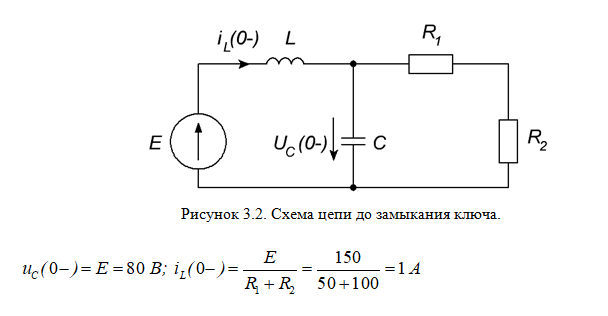

Определяем независимые начальные условия напряжение на конденсаторе и ток через катушку в режиме до коммутации (замыкания ключа):
Получим дифференциальное уравнение, описывающее процессы в цепи при переходном процессе.
