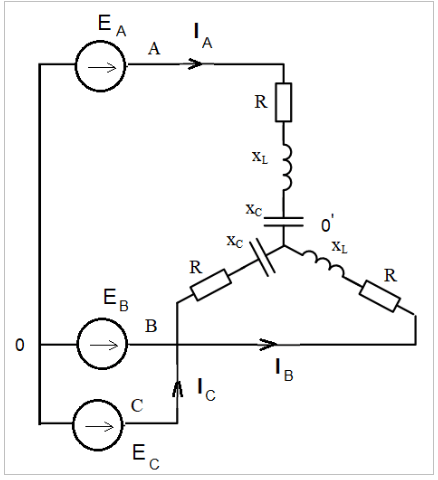

Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Сопротивление нагрузки, приложенной к четырёхполюснику - ZН=-j70 Ом, напряжение на нагрузке - U2=380 В. Получены следующие данные из опытов холостого хода (хх) и короткого замыкания (кз

Неидеальный симметричный трехфазный генератор по схеме "звезда" питает симметричную нагрузку с соединением фазных обмоток по схеме "треугольник". Фазная ЭДС Еф=220 В; Комплексное сопротивление генератора Zг=11j Ом; Комплексные сопротивления в фазах

Исходные данные: Rб=3.6 кОм, R1=2 кОм, Uкэ=0.2 В, Uбэ=Uбк=0.7 В. Определите мощность, потребляемую и рассеиваемую ненагруженной схемой при Uвх1=0.2 В.
