Условие задачи
Расчет трехфазных цепей при соединении нагрузки трехпроводной звездой
Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Рассчитаем токи в звезде с отключенным нейтральным проводом
Рисунок 5.1 – Исходная схема
Таблица 5.1 – Исходные данные
Ответ

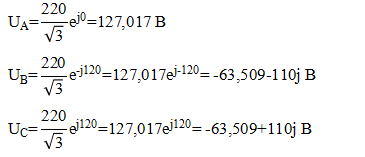

1. Фазные напряжения:
Сопротивления фаз:
Определяем напряжение смещения
