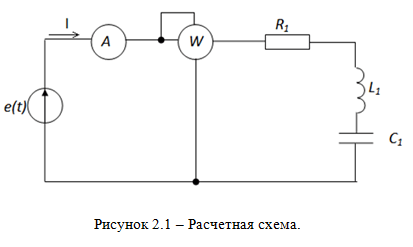

Для схемы электрической цепи, приведенной на рисунке 2.1, необходимо: записать закон изменения ЭДС  e(t)  с учётом начальной фазы ; рассчитать ток в цепи, падения напряжений на всех элементах.

Для схемы электрической цепи, приведенной на рисунке 2.1, используя любые значения   , необходимо:

I часть

1) записать закон изменения ЭДС  e(t)  с учётом начальной фазы

2) рассчитать ток в цепи, падения напряжений на всех элементах;

3) составить баланс мощностей, определить активную, реактивную, полную мощности и коэффициент мощности цепи

4) построить топографическую диаграмму напряжений.

II часть

При заданных параметрах R  и  L , рассчитать резонансную емкость C_рез    и в этом режиме определить:

1) ток в цепи, падения напряжений на всех элементах цепи;

2) определить активную, реактивную, полную мощности и коэффициент мощности цепи   ;

3) объяснить свойства анализируемой цепи, соответствующие режиму резонанса. Построить топографическую диаграмму напряжений.

Исходные данные:
