Для схемы, изображенной на рисунке, необходимо рассчитать: UA, UR, UL, UC, IA, IR, P, Q, S, косинус φ . Построить векторную диаграмму.
«Для схемы, изображенной на рисунке, необходимо рассчитать: UA, UR, UL, UC, IA, IR, P, Q, S, косинус φ . Построить векторную диаграмму.»
- Электроника, электротехника, радиотехника
Условие:
Для схемы, изображенной на рис. 1, необходимо рассчитать: UA, UR, UL, UC, IA, IR, P, Q, S, cosφ. Построить векторную диаграмму.

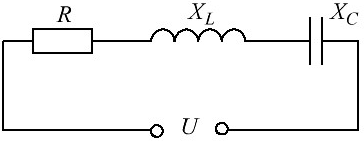

Рис. 1. Исходная схема
Исходные данные: U=155 В, R=4 Ом, XL=9 Ом, XC=3 Ом.
Решение:
Дано:
U=155 В
R=4 Ом
XL=9 Ом
XC=3 Ом.
Рассчитаем цепь символическим методом. Найдем полное комплексное сопротивление цепи
Амплитуду входного напряжения
Найдем амплитуду тока в цепи
