Для схемы, изображенной на рис. 3, выполнить следующее: 1. Составить системы уравнений по первому и второму законам Кирхгофа. 2. Составить уравнения методом узловых потенциалов и методом контурных токов.

Дата добавления: 10.09.2024

Условие задачи

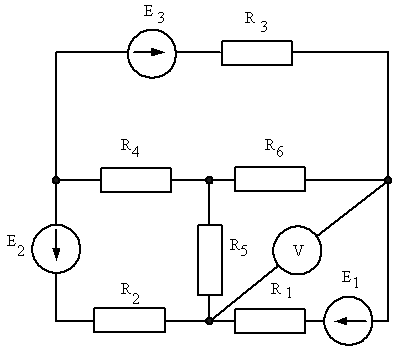

       Для схемы, изображенной на рис. 3, выполнить следующее:

1.    Составить системы уравнений по первому и второму законам Кирхгофа.

2.    Составить уравнения методом узловых потенциалов и методом контурных токов.

3.    Определить токи в ветвях схемы, решив уравнения, составленные в п.2.

4.    Составить баланс мощностей.

5.    Построить потенциальную диаграмму для контура, содержащего вольтметр.

6.    Определить показания вольтметра.

    Параметры элементов схемы:

 Е1 = 36 В; Е2 = 10 В; Е3 = 25 В; R1 = 4 Ом; R2 = 8 Ом; R3 = 3 Ом; R4 = 10 Ом; R5 = 2 Ом; R6 = 7 Ом.

Ответ

1. Составим уравнение по первому закону Кирхгофа. Количество независимых уравнений КI = У - 1, где У количество узлов в схеме.

В рассматриваемой схеме 4 узла, значит КI = 3. Направления токов в ветвях схемы показано на рис.4.

2. Составим уравнение по второму закону Кирхгофа. Количество уравнений определяется по формуле:

КП = В У +1, где В количество ветвей в схеме.
