Условие:
Расчет цепи постоянного тока.
Для схемы на рис. 1 определить токи во всех ветвях и напряжения на всех сопротивлениях.
Расчет выполнить двумя способами: методом эквивалентных сопротивлений и с помощью уравнений Кирхгофа. Проверить баланс мощности в схеме.

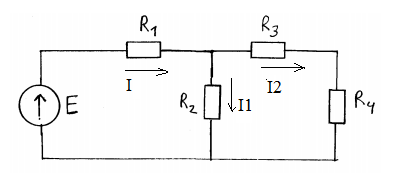

Рис. 1
Решение:
Найдем токи методом эквивалентных преобразований.
Сопротивления R3 и R4 соединены последовательно. Тогда:

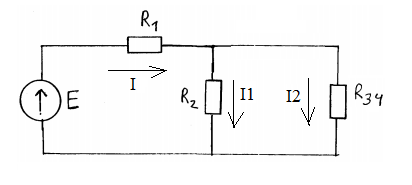

Схема примет вид (рис. 2):
Рис. 2
Сопротивления R2 и R34 соединены параллельно.
Их эквивалентн...
