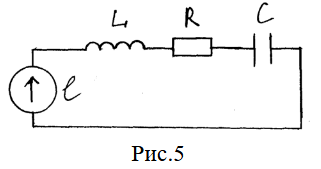

Для схемы на рис. 5 определить действующие значения напряжения тока и напряжения на всех элементах схемы. Вычислить активную и реактивную мощность, сдвиг фаз напряжения и

Для схемы на рис. 5делить действующие значения напряжения тока и напряжения на всех элементах схемы. Вычислить активную и реактивную мощность, сдвиг фаз напряжения и тока. Начертить векторную диаграмму на миллиметровой бумаге в масштабе. Схема питается от источника синусоидального напряжения

Величины сопротивлений, индуктивностей, емкостей, частоты и действующее напряжение источника питания приведены в табл.2 Вариант задания выбирается по последней цифре номера зачетной книжки.

Табл.2 Варианты заданий
