Условие:
Расчет цепи переменного тока методом комплексных чисел.
Для схемы на рис. 5 определить комплексные токи во всех ветвях и напряжения на всех элементах схемы, их действующие значения, записать выражения для мгновенных значений найденных токов и напряжений. Проверить баланс мощностей в схеме.
Схема питается от источника синусоидального напряжения
Рис. 5
Решение:
Круговая частота:

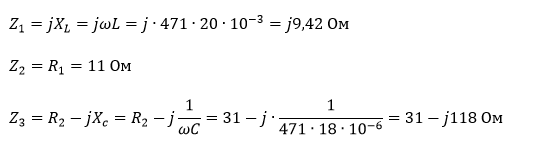

Комплексные сопротивления элементов схемы:
Сопротивление R1 и соединенные последовательно сопротивление R2 и конденсатор C соединены параллельно.
Их результирующее сопротивление:
