Для схемы, подключенной в цепь переменного синусоидального тока с переменной частотой (рисунок 4.1), построить графические зависимости силы тока I и напряжений на каждом элементе при частотах тока в диапазоне от 0,1·fрезонанса, до 10·fрезонанса,

10 сентября 2024
Электроника, электротехника, радиотехника

Условие:

Для схемы, подключенной в цепь переменного синусоидального тока с переменной частотой (рисунок 4.1), построить графические зависимости силы тока I и напряжений на каждом элементе при частотах тока в диапазоне от 0,1·f_{резонанса}, до 10·f_{резонанса}, если известны данные, представленные в таблице 4.1.

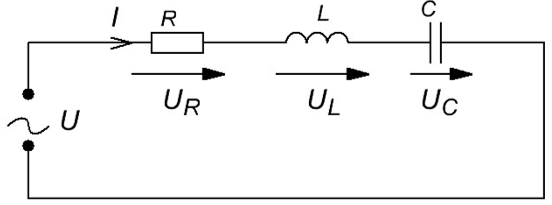

Рисунок 4.1 – Расчетная схема к четвертой задаче

Таблица 4.1 – Исходные данные к четвертой задаче

Решение:

При резонансе в схеме последовательного соединения R, L, C ток в цепи должен совпадать по фазе с ЭДС. Это возможно, если входное сопротивление схемы будет чисто активным.
