Условие:

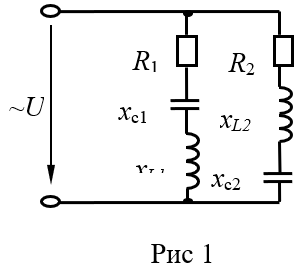

Для схемы, приведенной на рис. определить:
- токи в ветвях и ток в неразветвленной части цепи;
- построить векторную диаграмму.
Исходные данные:
R1 = 6 Ом
R2 = 2 Ом
XL1 = 6 Ом
PR1 = 150 Вт
Решение:

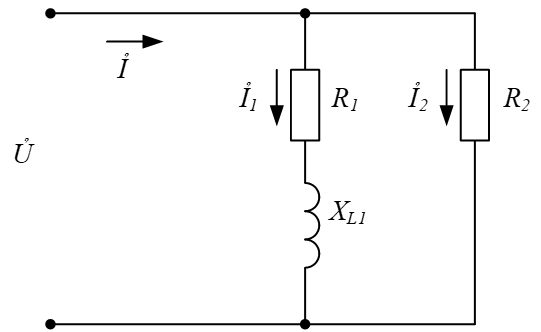

Составим схему третьего варианта (Рис. 2) и произвольно обозначим на ней направления токов:
Рис. 2.
Определим величину тока в первой ветви:
Сопротивление первой ветви:
