Для схемы, приведенной на рисунке 1, определить эквивалентное сопротивление цепи RАВ, токи в каждом резисторе и напряжение UАВ, приложенное к цепи. Заданы сопротивления резисторов и ток I4 в резисторе R4. Как изменяются в резисторах при: а) замыкании
- Электроника, электротехника, радиотехника
Условие:

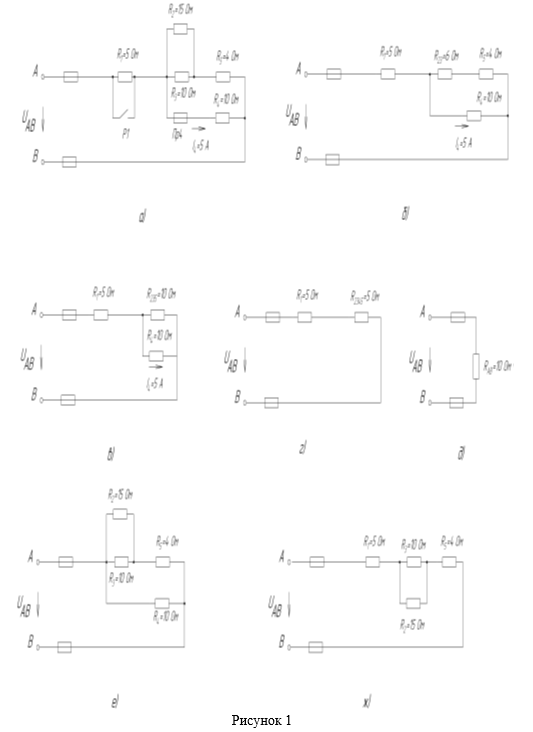

Для схемы, приведенной на рисунке 1a, определить эквивалентное сопротивление цепи RАВ, токи в каждом резисторе и напряжение UАВ, приложенное к цепи. Заданы сопротивления резисторов и ток I4 в резисторе R4. Как изменяются в резисторах при: а) замыкании рубильника P1, б) расплавлении ветки предохранителя Пр4? В обоих случаях напряжение UАВ останется неизменным.
Решение:
1. Определяем общее сопротивление разветвления R2, R3. Резисторы соединены параллельно, поэтому
Теперь схема принимает вид, показанный на рисунке 1.б.
2. Резисторы R23 и R5 соединены последовательно, их общее сопротивление
R2.3.5=R2.3+R5=6+4=10 Ом
Соответствующая схема приведена на рисунке 1, в.
3. Резисторы R2.3.5и R4 соединены параллельно, их общее сопротивление
