Условие:
Для схемы, приведенной на рисунке, определить эквивалентную емкость цепи, общее напряжение цепи и общий заряд цепи при известном напряжении на одном из конденсаторов.

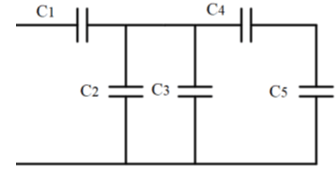

Рис.1. Заданная схема
Дано: С1=30 мкФ, С2=20 мкФ, С3=10 мкФ, С4=40 мкФ, С5=40 мкФ, U5=120 B.
Решение:
Упрощаем схему. Для начала, в данной ситуации удобно избавиться от последовательного соединения конденсаторов С4 и С5 и представить их как один конденсатор, емкость которого определяется следующим образом:
Схема теперь имеет следующий вид:
