Для схемы рис. 1-а рассчитать постоянные времени τ1 и τ2 для двух случаев: замыкание ключа (τ1) и его размыкание (τ2), воспользовавшись данными из таблицы 2.3.1, в соответствии с номером варианта, при различных значениях емкости (4 значения τ).

«Для схемы рис. 1-а рассчитать постоянные времени τ1 и τ2 для двух случаев: замыкание ключа (τ1) и его размыкание (τ2), воспользовавшись данными из таблицы 2.3.1, в соответствии с номером варианта, при различных значениях емкости (4 значения τ).»
  • Электроника, электротехника, радиотехника

Условие:

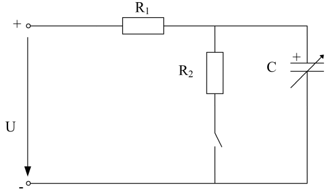

Риc. 1. Расчетные электрические схемы первого порядка для исследования переходных процессов

1. Для схемы рис. 1-а рассчитать постоянные времени τ1 и τ2 для двух случаев: замыкание ключа (τ1) и его размыкание (τ2), воспользовавшись данными из таблицы 2.3.1, в соответствии с номером варианта, при различных значениях емкости (4 значения τ).

2. Для случаев замыкания и размыкания ключа найти функции изменения во времени uC(t) для схемы рис. 1-а, при двух значениях емкости конденсатора (4 функции).

3. Построить графики изменения во времени функций uC(t), рассчитанных в пункте 2 (4 графика).

4. Сделать выводы по работе.



Таблица 1.

Решение:

замыкание ключа

(С1 = 10 мкФ)

Выражение входного сопротивления в схеме после коммутации в комплексной форме:

Выполним замену оператора jp, т.е. Z(j)Z(p) и запишем требуемое характеристическое уравнение:
