Для схемы, соответствующей варианту задания, в соответствии с исходными данными, приведенными в таблице 1, выполнить следующее: 1. Составить системы уравнений по первому и второму законам Кирхгофа.

Дата добавления: 10.09.2024

Условие задачи

Для схемы, в соответствии с исходными данными, приведенными в таблице 1,   выполнить следующее:

1. Составить системы уравнений по первому и второму законам Кирхгофа.

1.    Составить уравнения методом узловых потенциалов и методом контурных токов.

2.    Определить токи в ветвях схемы, решив уравнения, составленные одним из методов в п.2. (по заданию преподавателя).

3.    Составить баланс мощностей.

4.    Построить потенциальную диаграмму для контура, содержащего вольтметр.

5.    Определить показания вольтметра.

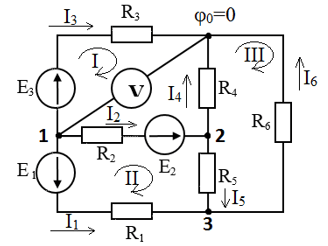

Рис. 1

Ответ

1. Составим уравнение по первому закону Кирхгофа. Количество независимых уравнений КI = У - 1, где У количество узлов в схеме.

В рассматриваемой схеме 4 узла, значит КI = 3. Направления токов в ветвях схемы показано на рис.4.

2. Составим уравнение по второму закону Кирхгофа. Количество уравнений определяется по формуле:

КП = В У +1, где В количество ветвей в схеме.

В рассматриваемой схеме 6 ветв...
