Для схемы замещения электрической цепи, показанной на рисунке 1, Требуется определить токи в ветвях двумя методами: 1) с помощью законов Кирхгофа; 2) методом контурных токов. Для проверки правильности расчетов составить баланс мощности.

«Для схемы замещения электрической цепи, показанной на рисунке 1, Требуется определить токи в ветвях двумя методами: 1) с помощью законов Кирхгофа; 2) методом контурных токов. Для проверки правильности расчетов составить баланс мощности.»
  • Электроника, электротехника, радиотехника

Условие:

Для схемы замещения электрической цепи, показанной на рисунке 1,

Требуется определить токи в ветвях двумя методами:

1) с помощью законов Кирхгофа;

2) методом контурных токов.

Для проверки правильности расчетов составить баланс мощности.

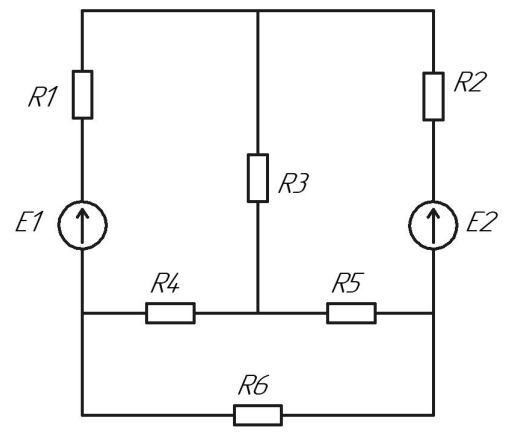

Рисунок 1. Схема электрической цепи

Решение:

а) Расчет токов по законам Кирхгофа.

Составляем расчетную схему цепи, на которой обозначаем токи в ветвях и задаем их направления. Также обозначаем узлы и контура, задаем направления обхода контуров.

Рисунок 2 Расчетная схема электрической цепи.

Заданная схема содержит n=6 неизвестных токов ( I1,I2,I3I6) и m=4 узла. (a,b,c,d). Также заданная схема содержит 2 источника ЭДС. Для расчета токов по закон...
