Для схемы замещения электрической цепи, показанной на рисунке, требуется определить токи в ветвях двумя методами: с помощью законов Кирхгофа; методом контурных токов. Для проверки правильности расчетов составить баланс мощности.
«Для схемы замещения электрической цепи, показанной на рисунке, требуется определить токи в ветвях двумя методами: с помощью законов Кирхгофа; методом контурных токов. Для проверки правильности расчетов составить баланс мощности.»
- Электроника, электротехника, радиотехника
Условие:
Для схемы замещения электрической цепи, показанной на рисунке 1,
Требуется определить токи в ветвях двумя методами:
1) с помощью законов Кирхгофа;
2) методом контурных токов.
Для проверки правильности расчетов составить баланс мощности.

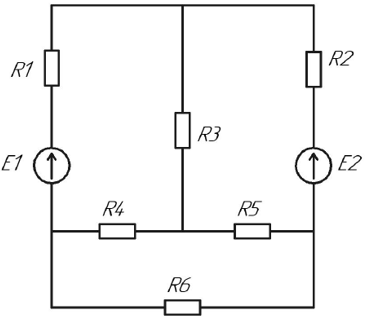

Рисунок 1 - Схема электрической цепи

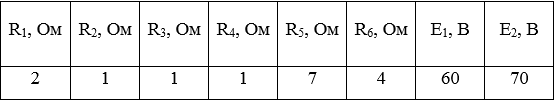

Таблица 1 − Исходные данные для выполнения расчетов
Решение:
1. Расчет цепи с помощью законов Кирхгофа.
Число ветвей р=6; число узлов q=4, число контуров s=p-(q-1)=6-(4-1)=3
Произвольно зададим направления вычислений токов ветвей I1, I2, I3, I4, I5, I6 (см. рисунок 2).

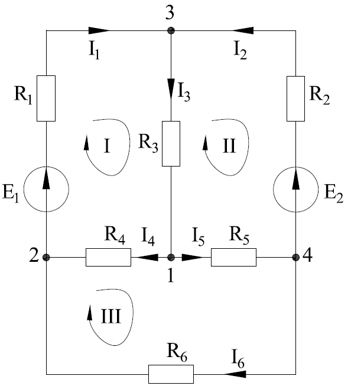

Рисунок 2
Записываем уравнения по 1 закону Кирхгофа:
узел 1: ;
