Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определите ток коллектора

«Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определите ток коллектора»
  • Электроника, электротехника, радиотехника

Условие:

Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определите ток коллектора IK, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе РК , если известно напряжение на базе UБЭ = 0,4 В, напряжение на коллекторе UКЭ = 10 В и напряжение источника питания Ек = 20 В.

Решение:

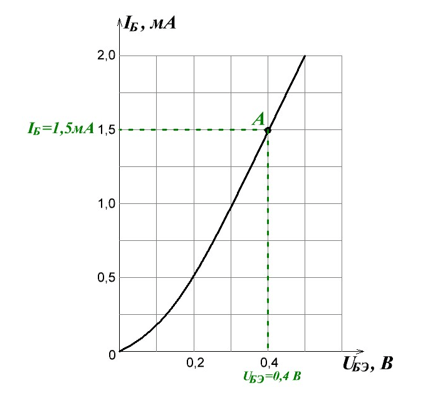

1. По значению UБЭ = 0,4 В на входных характеристиках определяем положение рабочей точки А на характеристике. По которой находим значение тока базы IБ = 1,5 мА.

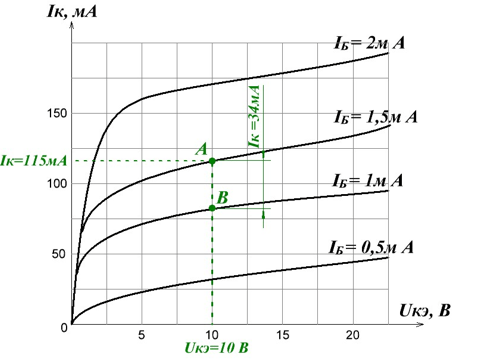

2. На семействе выходных характеристик по значениям UКЭ = 10 В и IБ = 1,5 мА определяем положение рабочей точки А. По которой находим значение тока коллектора IК = 115 мА.

3. Рассчитаем по координатам точки А сопротивление резистора RК из уравнения:
