Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21, значение напряжения на коллекторе UКЭ1 и UКЭ2. мощность на коллекторе
«Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21, значение напряжения на коллекторе UКЭ1 и UКЭ2. мощность на коллекторе»
- Электроника, электротехника, радиотехника
Условие:
Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21, значение напряжения на коллекторе UКЭ1 и UКЭ2. мощность на коллекторе РК1 и РК2, если дано напряжение на базе UБЭ=0,4 В, значение сопротивления нагрузки RК1 = 100 Ом и RК2=200 Ом и напряжение источника питания ЕК=20 В.
Решение:

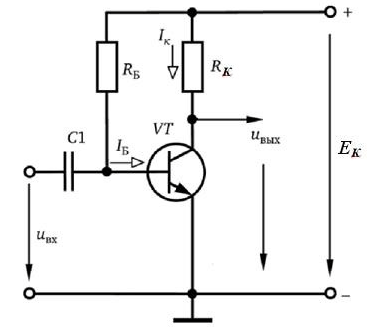

Рис.2. Схема каскада

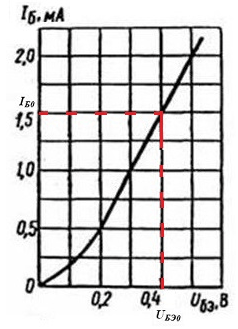

Рис.3. Входная характеристика
Зная напряжение покоя на базе UБЭ0= 0,4 В, находим ток покоя базы IБ0= 1,5 мА= 1,5∙10-3 А.
1 случай: RК1= 100 Ом.
Используя уравнение линии наг...
