Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h_21, значение напряжения на коллекторе U_кэ1 и U_кэ2, мощность на коллекторе Р_к1 и Р_к2,

«Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h_21, значение напряжения на коллекторе U_кэ1 и U_кэ2, мощность на коллекторе Р_к1 и Р_к2,»
  • Электроника, электротехника, радиотехника

Условие:

Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходные характеристики, определить коэффициент усиления h21, значение напряжения на коллекторе Uкэ1 и Uкэ2, мощность на коллекторе Рк1 и Рк2, если дано напряжение на базе Uбэ, значение сопротивления нагрузки Rк1 и Rк2 и напряжение источника питания Ек.

Таблица 3 – Исходные данные

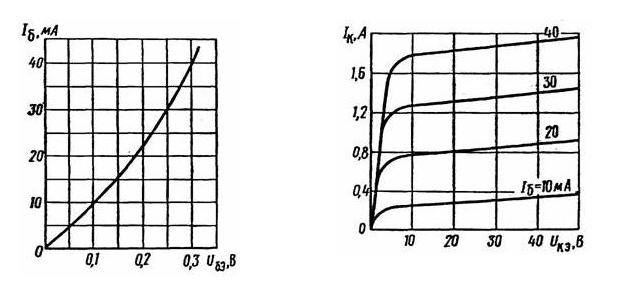

Рисунок 9  - Входные и выходные характеристики транзистора

Решение:

Определим ток базы по входной характеристике: при значении Uбэ = 0,25, В, ток базы будет равен 30, мА.

Для определения значения напряжения на коллекторе Uкэ1 и Uкэ2 необходимо провести нагрузочные прямые, соответствующие значениям нагрузок. Такая прямая строится по двум точкам: (Ek; 0) и (0; I=Eк/Rк). Значение ЭДС на коллекторе равно 40, В.

Определим значения токов и выполним необходимые построения:

Iк1=40, В / 0,05, кОм = 0,8, А.

Iк2=40, В / 0,1, кОм = 0,4, А.
