решение задачи на тему:

Для транзистора, включенного по схеме с общим эмиттером, заданы напряжение на базе Uбэ, напряжение на коллекторе Uкэ и напряжение источника питания Ек. Определить, используя входную и выходные характеристики, ток коллектора Iк, коэффициент усиления h21э,

Дата добавления: 05.12.2023

Условие задачи

   Для транзистора, включенного по схеме с общим эмиттером, заданы напряжение на базе Uбэ, напряжение на коллекторе Uкэ и напряжение источника питания Ек. Определить, используя входную и выходные характеристики, ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк. Данные для своего варианта взять из табл.14.

Исходные данные:

Ответ

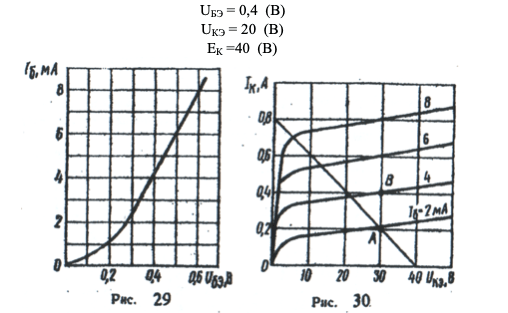

Определяем по входной ВАХ ток базы, при Uбэ = 0,4 В:

Определяем по выходной ВАХ ток коллектора, при UКЭ = 20 В:
