Условие:

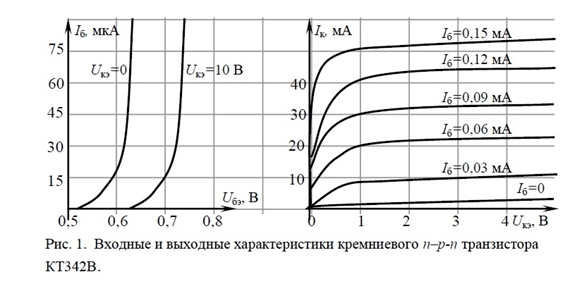

Для транзистора, вольт–амперные характеристики которого изображены на рис.1, рассчитать графо–аналитическим методом дифференциальные h–параметры в рабочей точке Считать, что входные характеристики, снятые при фиксированном U_кэ из интервала 1В<U_кэ<12 В, совпадают с характеристикой, снятой при U_кэ=5 В.

Решение:

Для определения параметра h₁₁ (входное сопротивление при коротком замыкании выходной цепи) на входной характеристике, снятой при U_кэ = 10 В, строим характеристический треугольник (рис. 4), располагая рабочую точку в середине гипотенузы.
