Для трехфазного двухобмоточного трансформатора определить: Коэффициент трансформации. Номинальную силу токов в обмотках трансформатора. Силу тока холостого хода.

Для трехфазного двухобмоточного трансформатора определить:

Коэффициент трансформации.

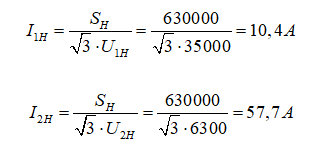

Номинальную силу токов в обмотках трансформатора.

Силу тока холостого хода.

Полное сопротивление ветви намагничивания, коэффициент мощности трансформатора при холостом ходе, активное и индуктивное сопротивление ветви намагничивания.

Полное, активное и индуктивное сопротивления короткого за­мыкания трансформатора, активные и индуктивные сопротивления об­моток трансформатора, считая r₁≈r' 2 и  x₁≈ x'₂.

Напряжение на зажимах вторичной обмотки трансформатора при номинальной нагрузке (β=1) и коэффициенте мощности нагрузки cosα₂ = 0,8 (инд).

Значение коэффициента нагрузки β', при котором КПД имеет максимальное значение.

КПД для двух значений коэффициента мощности: 0,8 (инд) и 1,0 и коэффициента нагрузки: 0,25; 0,42; 0,75; и 1.

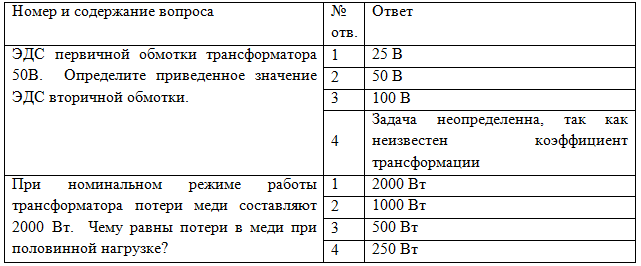

Выбрать правильный ответ на вопрос теста:

Потери в меди пропорциональны квадрату тока. Т.к. нагрузка уменьшается в два раза, то потери в меди уменьшаются в 0,52=0,2⁵ раза. Т.е. 2000*0,25=500 Вт.

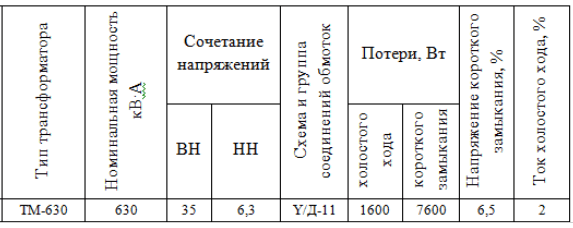

Таблица 3.1
