Для трехфазного мостового автономного инвертора напряжения на транзисторах выполнить следующее. 1. Начертить диаграмму переключения транзисторов с углом проводимости 180 эл. град. 2. Начертить временные диаграммы напряжения на нагрузке при включении ее
- Электроника, электротехника, радиотехника
Условие:
Для трехфазного мостового автономного инвертора напряжения на транзисторах выполнить следующее.
1. Начертить диаграмму переключения транзисторов с углом проводимости 180 эл. град.
2. Начертить временные диаграммы напряжения на нагрузке при включении ее по схемам «звезда» и «треугольник».
3. Определить действующие значения фазного и линейного напряжений, токи нагрузки, среднее значение тока источника питания, коэффициент мощности нагрузки, необходимую емкость конденсатора.
4. Сформировать алгоритм переключения транзисторов и начертить кривые линейных напряжений при широтно-импульсном регулировании и числе импульсов на периоде Кин.
Исходные данные: RH=40 Ом, LH=30 мГн, fH=150 Гц, Ud=220 B, К=8.
Решение:
1. Начертим диаграмму переключения транзисторов с углом проводимости 180 эл. град.

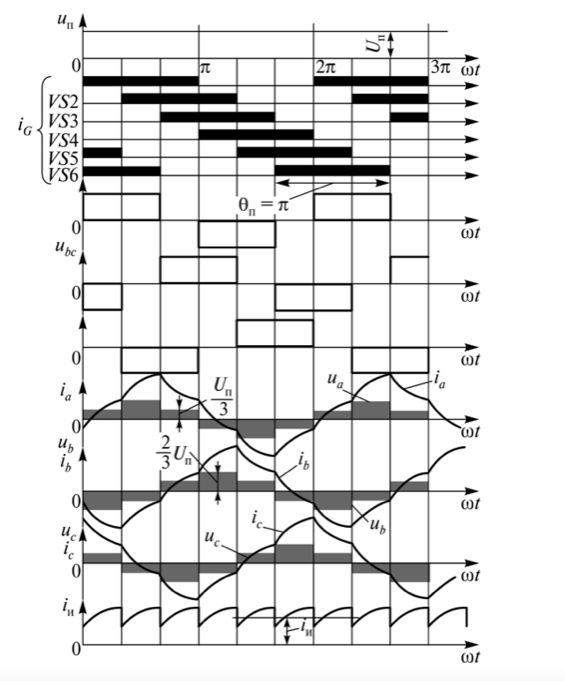

2. Начертим временные диаграммы напряжения на нагрузке при включении ее по схемам звезда и треугольник.
...
