Для трехфазного судового синхронного генератора, статорные обмотки которого соединены звездой и выполнены с изоляцией класса В, определить: частоту вращения; активную мощность Р2Н при соsφ=0,8; номинальный ток генератора;
«Для трехфазного судового синхронного генератора, статорные обмотки которого соединены звездой и выполнены с изоляцией класса В, определить: частоту вращения; активную мощность Р2Н при соsφ=0,8; номинальный ток генератора;»
- Электроника, электротехника, радиотехника
Условие:
Для трехфазного судового синхронного генератора, статорные обмотки которого соединены звездой и выполнены с изоляцией класса В, определить: частоту вращения; активную мощность Р2Н при соsφ=0,8; номинальный ток генератора; КПД генератора при мощности, равной ¼, ¾, 5/4 и 7/4 от номинальной; построить график кривой n=f(P2); мощность двигателя Р1, приводящего во вращение ротор генератора. Данные электродвигателя приведены в таблице 2.

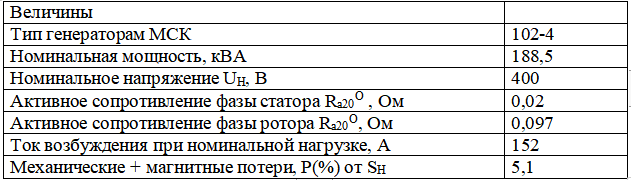

Таблица 2 – Исходные данные.
Решение:

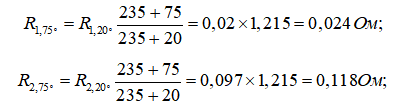

Сопротивление обмоток при рабочей температуре:
Генератор МСК 102-4 имеет 4 пары полюсов, поэтому номинальная скорость генератора nH=1500 об/мин.
Активная мощность генератора:
Номинальный ток генератора:
