Для трехфазного трансформатора: 1 Составить Г-образную схему замещения трансформатора. 2 Определить коэффициент трансформации. 3 Рассчитать параметры Г-образной схемы замещения трансформатора и угол магнитных потерь.

Для трехфазного трансформатора:

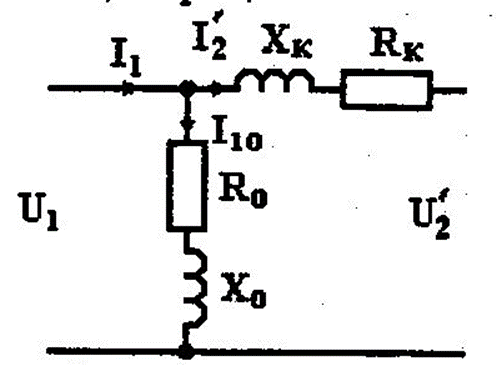

1 Составить Г-образную схему замещения трансформатора.

2 Определить коэффициент трансформации.

3 Рассчитать параметры Г-образной схемы замещения трансформатора и угол магнитных потерь.

4 Для значений коэффициента нагрузки β = 0; 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 рассчитать и построить характеристики трансформатора:

а) процентное изменение напряжения вторичной обмотки Δu₂=f(β); для активно-индуктивного характера нагрузки принять cosϕ₂=0,7; для активно-емкостной нагрузки – cosϕ₂=0,8.

б) зависимость η=f(β) для значения коэффициента мощности cosϕ₂=0,8.

Исходные данные: группа соединений Y/Y₀-0, SH=400 кВА, U_1H=1000 B, U_2H=400 B, u_K=4,5%, P_K=5500 Вт, P₀=1080 Вт, i₀=3,2%.
