Для трехфазного трансформатора, ,определить коэффициент мощности холостого хода cosφ_0, коэффициент мощности cosφ при нагрузках β = 0,7 и cosφ_2 = 1, β = 0,7 и cosφ_2 = 0,75, сопротивления первичной и вторичной обмоток r_1, x_1; r_2 и x_2,

 Для трехфазного трансформатора, ,определить коэффициент мощности холостого хода cosϕ₀, коэффициент мощности cosϕ при нагрузках β = 0,7 и cosφ₂ = 1, β = 0,7 и cosφ₂ = 0,75, сопротивления первичной и вторичной обмоток r₁, x₁; r₂ и x₂, расчетные сопротивления z₀, r₀ и x₀, угол магнитных потерь δ.

Построить векторную диаграмму трансформатора для нагрузки β = 0,8 и cosφ₂ = 0,75. Построить внешнюю характеристику U₂ = f₁(β) и зависимость КПД от нагрузки η = f₂(β) для cosφ₂ = 0,75. Начертить Т-образную схему замещения трансформатора.

Исходные данные

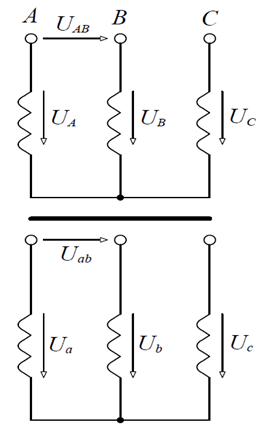

Рис. 1. Схема трансформатора при соединении обмоток Y/Y₀ - 0
