Для трехфазного трансформатора определить коэффициенты трансформации; номинальные токи в обмотках трансформатора; параметры Т-образной схемы замещения; угол магнитных потерь. Построить внешние характеристики
- Электроника, электротехника, радиотехника
Условие:
Для трехфазного трансформатора определить коэффициенты трансформации; номинальные токи в обмотках трансформатора; параметры Т-образной схемы замещения; угол магнитных потерь.
Построить внешние характеристики U2=f(kНГ) для cosφ2=1 и cosφ2=0,8, задаваясь следующими значениями коэффициента нагрузки: 0; 0,25; 0,5; 0,75; 1,0; 1,25. Построить для этих же значений коэффициента мощности график зависимости КПД от нагрузки.
Начертить электрическую схему соединения обмоток трансформатора и векторную диаграмму напряжений.
Исходные данные: SH=320 кВА, UBH=10 кВ, UHH=0,4 кВ, i0=2,2%, uK=5,5, P0=910 Вт, РК=6200 Вт; схема и группа соединения обмоток – Δ/Y-11.
Решение:

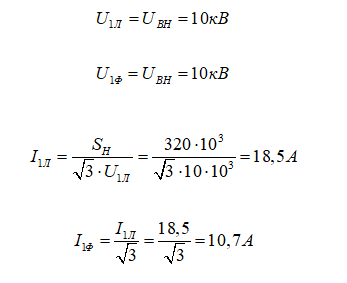

При соединении треугольник фазное напряжение и фазный ток первичной обмотки определяются выражением:

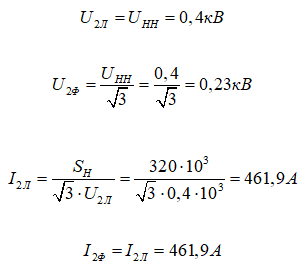

При соединении звезда фазное напряжение и фазный ток вторичной обмотки определяются выражением:
Опред...
