Условие задачи
Для трехфазного трехстержневого трансформатора требуется:
1. Начертить эскиз магнитопровода с обмотками.
2. Определить:
2.1. Площадь активного поперечного сечения стержня трансформатора (Пс);
2.2. Магнитный поток и число витков в фазе обмоток высшего (W1) и низшего (W2) напряжений;
2.3. Потери мощности холостого хода и сравнить их со значениями, приведенными в задании;
2.4. Активную (I0а) и реактивную (I0р) составляющие, силу тока холостого хода (I0) и сравнить ее с величиной, приведенной в задании;
2.5. Параметры Т-образной схемы замещения трансформатора (R1, R2', X1, X2', Rm и Xm) и вычертить ее;
2.6. Суммарную допустимую нагрузку двух трансформаторов с одинаковой номинальной мощностью, включенных на параллельную работу, и степень загрузки каждого из них, если напряжение короткого замыкания одного из них указано в задании, а другого – 10%, а также нагрузку каждого из трансформаторов, если суммарная нагрузка на них равна сумме номинальных мощностей трансформаторов.
3. Рассчитать и построить характеристики:
3.1.
при
при изменении
от
. Определить
;
3.2. Внешние характеристики при
(для отстающего и опережающего токов) при изменении загрузки трансформатора
от 0 до 1,5, где
3.3.
при
и 0,8 при изменении β от 0 до 1,5;
4. Построить векторную диаграмму трансформатора при активно-индуктивной нагрузке и
.
Исходные данные приведены в таблице 1.

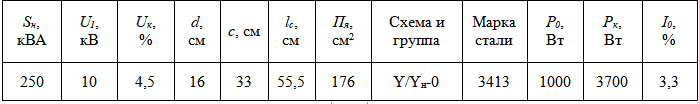

Таблица 1 – Исходные данные
Ответ
1. Эскиз магнитопровода с обмотками трансформатора (см. рис. 1).

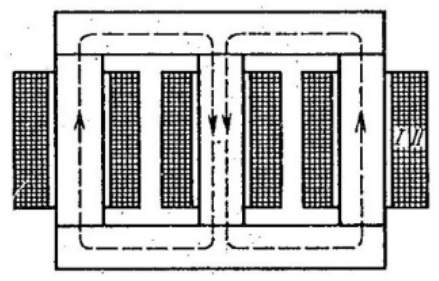

Рисунок 1 Эскиз магнитопровода с обмотками
2. Расчет площади поперечного сечения стержня трансформатора
Площадь активного поперечного сечения стали одного стержня трансформатора определяется по формуле:
(1)
