Условие задачи
Для трехфазной электрической цепи, параметры которой заданы в табл. 2, выполнить следующее:
1) определить фазные и линейные токи, ток в нейтральном проводе (для нагрузки, соединенной по схеме звезда).
2) составить баланс мощностей.
3) изобразить схему измерения активной мощности, потребляемой заданной электрической цепью. Определить величину этой мощности по показаниям ваттметров.
4) на комплексной плоскости построить векторную диаграмму токов и топографическую диаграмму напряжений.

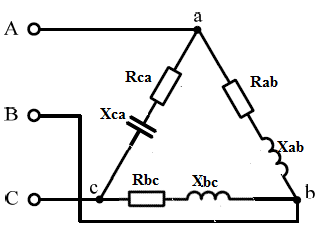

Схема соединения нагрузки: четный вариант (и 00) – звезда с нейтральным проводом нечетный вариант – треугольник.

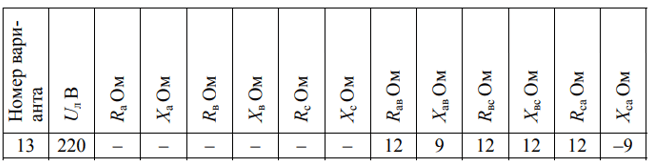

Таблица 2 – Исходные данные
Ответ
При соединении нагрузки треугольником, фазные напряжения равны линейным:
Генератор соединен звездой:
Токи в фазах рассчитываем по закону Ома:
