Условие задачи
Для трехфазной электрической цепи, схема которой изображена на рис. 2, по заданным в таблице 2 параметрам элементов и линейному напряжению, определит фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи и каждой фазы отдельно.
Построить векторную диаграмму сил токов и напряжений на комплексной плоскости.
Таблица 2

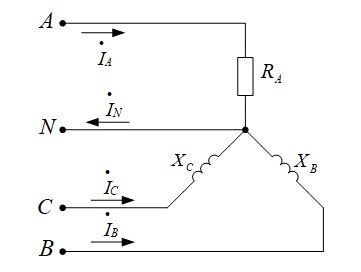

Рис. 2 – Схема трехфазной электрической цепи
Ответ
При соединении фаз приемника по схеме звезда с нейтральным проводом фазное напряжение
связано с линейным
следующим соотношением:
