Условие задачи
Для трехфазной электрической цепи выполнить следующее:
1. Определить фазные и линейные токи.
2. Составить баланс мощностей.
3. Изобразить схему измерения активной мощности, потребляемой заданной электрической цепью. Определить величину этой мощности по показаниям ваттметров.
4. На комплексной плоскости построить векторную диаграмму токов и топографическую диаграмму напряжений.

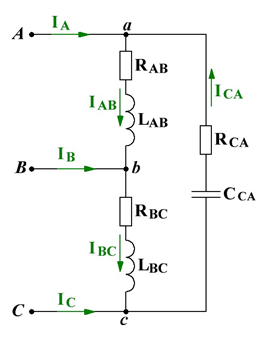

Схема соединения нагрузки:– треугольник.
UЛ = 220 В
RAB = 3 Ом; XAB = 4 Ом
RBC = 4 Ом; XBC = 3 Ом
RCA = 4 Ом; XCA = - 3 Ом
Ответ
1. Определить фазные и линейные токи.

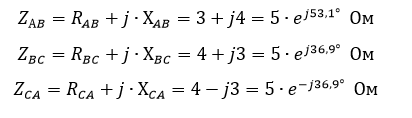

Полное сопротивление фаз приёмника:
При соединении треугольником фазные напряжения равны линейным напряжениям:
UФ = UЛ = 220 В
В комплексном виде фазные напряжения треугольника:
