Условие задачи

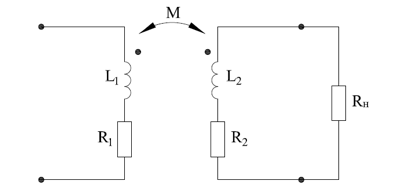

Для воздушного трансформатора дано ωL1 = 1 кОм, ωL2 = 4 кОм, kсв = 0,6 + 0,01⋅24=0,84, R1 = 200 Ом, R2 = 800 Ом. Действующее значение напряжения источника U1 = 6⋅100+24⋅10 = 840 В. Определить токи в первичной и вторичной обмотках трансформатора, напряжение на вторичной обмотке, если:
1) Rн = 24⋅100+6⋅10=2460 Ом;
2) в режиме холостого хода;
3) в режиме короткого замыкания.
Для каждого режима построить векторную диаграмму токов и топографическую диаграмму напряжений.
Ответ
Решение:
Рассчитаем реактивное сопротивление взаимоиндукции:
Выберем условно-положительное направление тока
(см. рисунок 2), и составим уравнения трансформатора с учетом разметки.
