Для выбранного варианта электрической цепи определить токи во всех ветвях методом контурных токов. Найти: Токи в ветвях, где EGB1= 20; EGB2= 80

«Для выбранного варианта электрической цепи определить токи во всех ветвях методом контурных токов. Найти: Токи в ветвях, где EGB1= 20; EGB2= 80»
  • Электроника, электротехника, радиотехника

Условие:

Для выбранного варианта электрической цепи определить токи во всех ветвях
методом контурных токов;

Дано:

EGB1= 20, EGB2= 80, RGB1 = 7 Ом, RGB2 = 1 Ом, R1 = 30 Ом, R2 = 3 Ом, R3 = 3 Ом, R4 = 14 Ом

Найти:

Токи в ветвях

Решение:

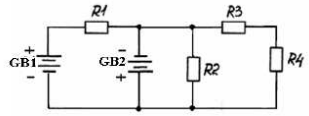

Составим схему замещения цепи, в этой схеме все резисторы заменены идеальными, а аккумуляторные батареи последовательно соединенными идеальным источником ЭДС и идеальным резистором с сопротивлением равным внутреннему сопротивлению батареи. Направление тока в идеальном источнике ЭДС выбираем от минуса к плюсу.

Определим топологические параметры цепи.

Количество узлов q = 2

Количество ветвей p = 4

В данной задаче необходимо найти четыре тока

Выберем произвольно положительные направления токов в ветвях и укажем их стрелками на схеме.
