Для выбранного варианта электрической цепи (рис.3.1), к которой приложено напряжение с начальной фазой ψU и действующим значением U требуется:

«Для выбранного варианта электрической цепи (рис.3.1), к которой приложено напряжение с начальной фазой ψU и действующим значением U требуется:»
  • Электроника, электротехника, радиотехника

Условие:

Для выбранного варианта электрической цепи (рис.3.1), к которой приложено напряжение с начальной фазой ψU и действующим значением U требуется:

1) записать сопротивления ветвей цепи в комплексной форме;

2) определить действующее значение тока в ветвях и в неразветвленной части цепи комплексным методом;

3) записать выражения для мгновенных значений напряжения на участке цепи с параллельным соединением и токов в ветвях;

4) построить векторную диаграмму;

5) определить активную, реактивную и полную мощности, потребляемые цепью из сети;

6) составить баланс мощности.

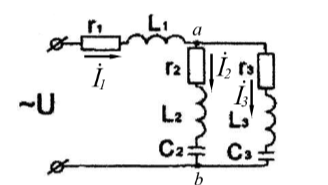

Рис.3.1. Заданная схема

Решение:

Дано:
U=127 B, U =60, r1 =6 Ом, L1 =17 мГн, r2 =6 Ом, ,
L2 =10 мГн, С2 =500 мкФ, r3 =8 Ом, L3 =21 мГн, С3 =300 мкФ,

f=50 Гц.

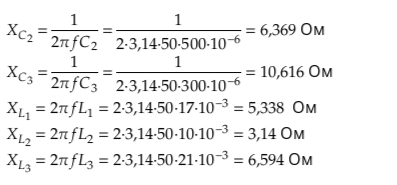

1. Рассчитываем величины реактивных сопротивлений при частоте f=50 Гц.

2. Записываем комплексы сопротивления ветвей:
