решение задачи на тему:

Для заданного варианта задачи рассчитать: среднее значение тока нагрузки, действующее значение тока вторичной обмотки трансформатора, ЭДС холостого хода выпрямителя, напряжение вторичной обмотки.

Дата добавления: 11.10.2024

Условие задачи

Для заданного варианта задачи рассчитать:

- среднее значение тока нагрузки, Iнг;

- действующее значение тока вторичной обмотки трансформатора, Iф2;

- ЭДС холостого хода выпрямителя, Ud0;

- напряжение вторичной обмотки, Uф2;

- полную мощность вторичной обмотки трансформатора, Sтр2;

- полную мощность первичной обмотки трансформатора, Sтр1;

- полную мощность трансформатора, Sтр;

- потери мощности в выпрямителе, ΣРпот;

- коэффициент мощности выпрямителя, χ;

- коэффициент полезного действия выпрямителя, η.

Общие для всех заданий условие:

- ток нагрузки имеет непрерывный характер;

- колебание напряжения питающей сети, ΔUc=±20%.

Варианты заданий

Принятые в таблице обозначения:

-m2 –число фаз вторичной обмотки трансформатора;

- kт – коэффициент тактности выпрямителя;

-αm– максимальное значения угла регулирования, для которого требуется рассчитать энергетические характеристики;

- fc –частота напряжения сети, к которой подключен выпрямитель;

 -UнгN- номинальное значение напряжения нагрузки;

-РнгN - номинальное значение мощности нагрузки;

- Rсх – активное сопротивление схемы выпрямления;

-xф – индуктивное сопротивление рассеяния обмоток трансформатора;

-ΔUв.пр – прямое падение напряжения на открытом тиристоре.

Ответ

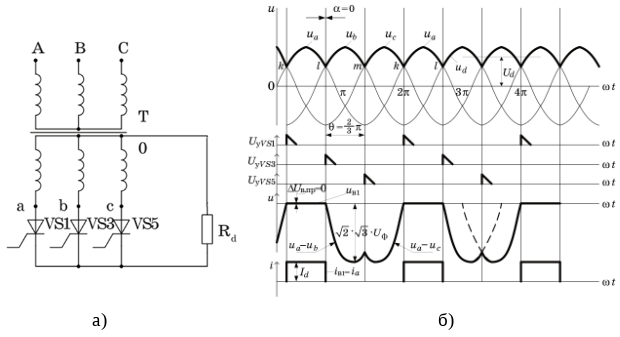

Схемы выпрямителей с выводом нулевой точки трансформатора имеют коэффициент тактности kт=1, а мостовые схемы имеют коэффициент тактности kт=2. В нашем случае kт=1, поэтому выбираем схему трёхфазного управляемого выпрямителя с нулевой точкой (см рис., а). Временные диаграммы, поясняющие работу трехфазного однотактного выпрямителя, изображены на рисунке, б.

Схема трехфазного управляемого выпрямителя ...
