Условие:

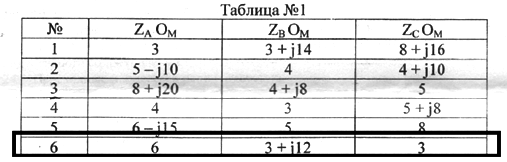

Для заданной цепи необходимо рассмотреть работу схемы при r0=0 и r=
и для каждого из этого режимов работы схемы определить:
а) фазные и линейные напряжения на приемниках энергии;
b) ток в кажом из проводов
с) мощность каждой фазы
2. По данным расчетов построить топографические диаграммы напряжений и векторные диагарммы токов.
3. Пользуясь данными расчетов для случая r0=
, разложить аналитически несимметричные системы фазных и линейных напряжений и токов на симметричные составляющие прямой, обратной и нулевой последовательностей и определить коэффициент ассиметрии, линейных напряжений для заданной цепи.
4. Пользуясь данными пункта 3 определить мощности прямой, обратной и нулевой последовательностей и убедиться в сохранении баланса активных мощностей.
Решение:
Определение фазных напряжений генератора.
1. Расчет для
Определим проводимости.
