Условие задачи

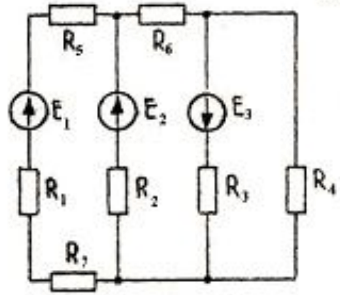

Для заданной цепи (Рис 1-1) необходимо выполнить следующее:
1. Определить токи во всех ветвях методом непосредственного использования законов Кирхгофа.
2. Определить токи в ветвях методом контурных токов.
3. Определить токи в ветвях методом наложения.
4. Составить баланс мощностей для исходной схемы.
5. Построить потенциальную диаграмму для контура, включающего наибольшее количество ЭДС.
Исходные данные:
рис. 1-1
Ответ
Исключим из заданной схемы источник Е3, который равен нулю. В результате получим исходную схему (Рис 1-2)
Рис 1-2
Резисторы R3, R4 соединены параллельно, определим их эквивалентное сопротивление
В рез...
