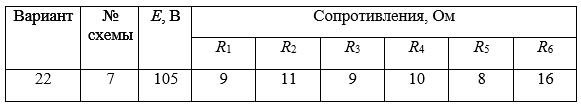

Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей. Исходные данные представлены в таблице 1. Таблица 1 Вариант 22 № схемы 7 Е, В 105 Сопротивления, Ом R1 9 R2 11 R3 9 R4 10 R5 8 R6 16
«Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей. Исходные данные представлены в таблице 1. Таблица 1 Вариант 22 № схемы 7 Е, В 105 Сопротивления, Ом R1 9 R2 11 R3 9 R4 10 R5 8 R6 16»
- Электроника, электротехника, радиотехника
Условие:
Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей. Исходные данные представлены в таблице 1.
Таблица 1
Cхема 7.
Решение:

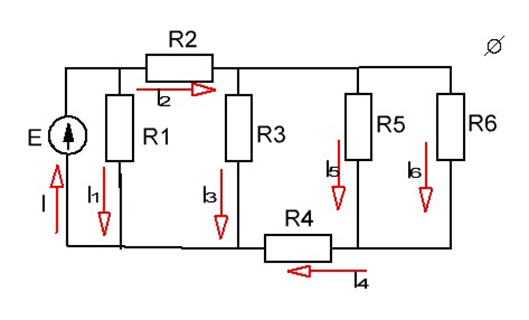

1. Начертим схему цепи и укажем на ней положительные направления токов (см. рис.1.)
Рис.1.
Постепенно преобразовываем схему (вплоть до одного резистора), тем самым определим эквивалентное сопротивление цепи. Так резисторы R5 и R6 соединены параллельно, тогда их общее сопротивление будет:
