Условие задачи
Для заданной электрической цепи постоянного тока требуется найти:
1. Токи во всех ветвях и напряжение между точками А и В.
2. Составить уравнение баланса мощностей.
3. Построить потенциальную диаграмму для внешнего контура.

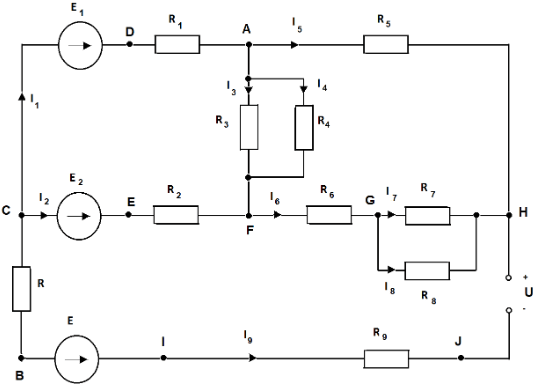

Рис.1.Исходная схема.
Исходные данные:
R= 9 Ом; R1 = 10 Ом ; R2 = 5 Ом ; R3 = 60 Ом ; R4 = 30 Ом
R5 = 2 Омa ; R6 = 10 Ом ; R7 = 30 Ом ; R8 = 60 Ом ; R9 = 4 Омa ;
E = 85 B ; E14 = 60 B ; E2 = 80 B ; U = 50 B
Ответ
Дано:
R= 9 Ом; R1 = 10 Ом ; R2 = 5 Ом ; R3 = 60 Ом ; R4 = 30 Ом
R5 = 2 Омa ; R6 = 10 Ом ; R7 = 30 Ом ; R8 = 60 Ом ; R9 = 4 Омa ;
E = 85 B ; E14 = 60 B ; E2 = 80 B ; U = 50 B
Преобразуем схему
Параллельные резисторы R3 и R4 заменим эквивалентным
Параллельные резисторы R7 и R8 заменим эквивалентным
