Для заданной электрической схемы и значений параметров ее элементов выполнить следующее: составить на основании законов Кирхгофа систему уравнений для расчета токов
- Электроника, электротехника, радиотехника
Условие:

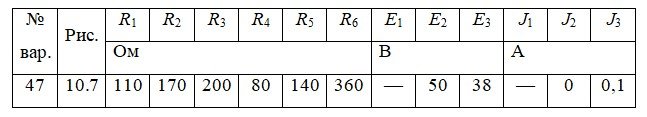

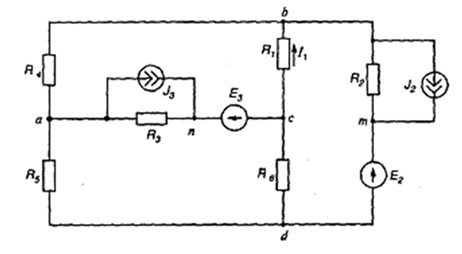

Для заданной электрической схемы и значений параметров ее элементов выполнить следующее:
1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы. Систему не решать.
2. Определить токи во всех ветвях схемы методом контурных токов (МКТ).
3. Определить токи во всех ветвях схемы методом узловых потенциалов (МУП).
4. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.
Решение:
1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы. Систему не решать.
Преобразуем источник тока J3 в источник ЭДС:
EJ3=J3 R3=0,1∙200=20 В
Полученный источник ЭДС направлен встречно источнику ЭДС E3. Определяем их суммарную ЭДС:
E3'=E3-EJ3=38-20=18 В

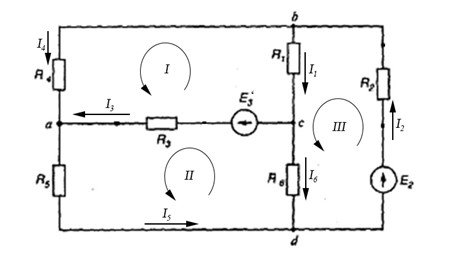

Полученная схема:
Число ветвей с неизвестными токами p=6; число узлов q=4. Выбираем условно-поло...
