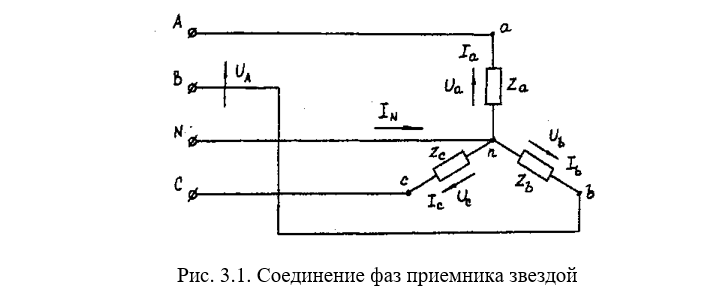

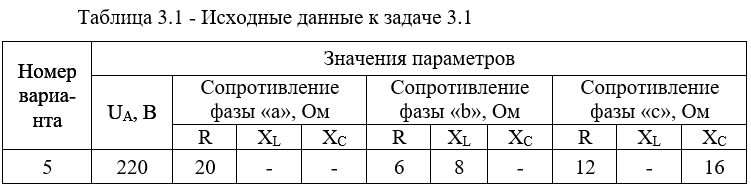

Для заданной электрической схемы (рис. 3.1) с известными парамет­рами (табл. 3.1) определить токи и напряжения в четырехпроводной цепи. Вычислить активную, реактивную и полную мощности цепи. Построить в масштабе векторную диаграмму линейных и фазных

1. Из    каких    компонент    состоят    токи    через    эмиттерный    и коллекторный переходы транзистора? 2. Почему коллекторный переход тиристора оказывается смещенным в прямом направлении при переключении тиристора из закрытого ?

1. Нарисовать 3-х фазную мостовую управляемую схему выпрямления на однооперационных тиристорах, работающую на двигатель постоянного тока. 2. Рассчитать угол коммутации γ .

Найдите значенне токов и напряжений на каждом резисторе, вычислите общее сопротивление в цепи. Напряжение в цепиU=10 ~B Сопротивление резисторов равно их порядковому номеруR1=1ОмR2=2Ом т.д.)
