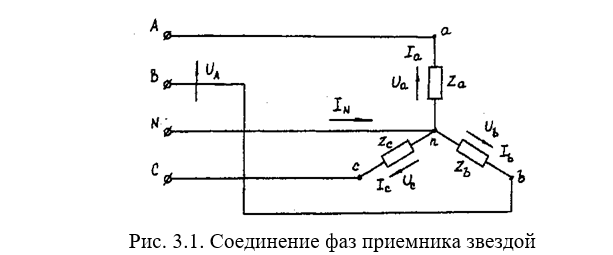

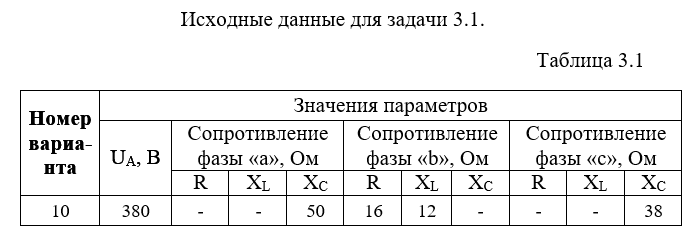

Для заданной электрической схемы (рис. 3.1) с известными парамет­рами (табл. 3.1) определить токи и напряжения в четырехпроводной цепи. Вычислить активную, реактивную и полную мощности цепи. Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

Определить фазные напряжения и токи после обрыва нейтрального провода. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

Методические указания.

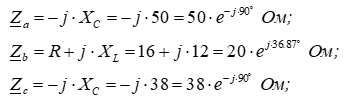

Задачу решить, используя символический метод расчета.

Для четырехпроводной звезды напряжения фаз генератора (источни­ка) и приемника принять равными (т. е. пренебречь потерями в соедини­тельных проводах).

Вектор напряжения фазы "А" генератора рекомендуется совместить с положительным направлением оси вещественных чисел (ŮA= U).

Трехфазную систему фазных и линейных напряжений генератора принять симметричной (т. е. напряжения равны по модулю и сдвинуты друг относительно друга на 120°).

* Примечание: элементы R , XL , XC  в фазах соединены последовательно.
