Условие задачи
Для заданной разветвленной электрической цепи постоянного тока (Рис 1) выполнить расчеты различными методами.
1.1. Рассчитать токи в ветвях методом эквивалентных преобразований при
наличии в цепи одного источника ЭДС.
1.2. Рассчитать токи в ветвях и ЭДС источника методом эквивалентных
преобразований при заданном токе в одной из ветвей.
1.3. Рассчитать токи в ветвях методом непосредственного применения за-
конов Кирхгофа.
1.4. Рассчитать токи в ветвях методом контурных токов.
1.5. Рассчитать токи в ветвях методом наложения.
1.6. Проверить результаты расчетов составлением баланса мощностей.
1.7. Построить потенциальную диаграмму для внешнего контура цепи.
Исходные данные:
Рис. 1
E1=70 B
E2=5 B
E3=16 B
R1=5 Ом
R2=10 Ом
R3=10 Ом
R4=5 Ом
R5=5 Ом
I3=3 A
I4=8 A
Ответ
Дано:
E1=70 B
E2=5 B
E3=16 B
R1=5 Ом
R2=10 Ом
R3=10 Ом
R4=5 Ом
R5=5 Ом
I3=3 A
I4=8 A

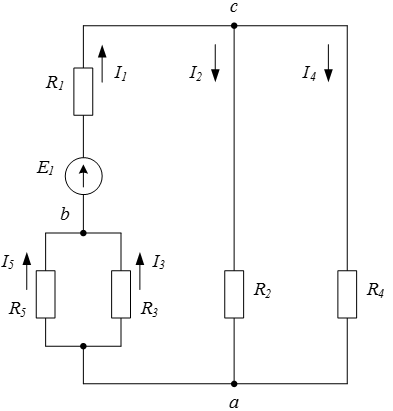

1.1. Рассчитаем токи в ветвях методом эквивалентных преобразований при
наличии в цепи одного источника ЭДС (Рис 2).
Рис 2
Сопротивление параллельных ветвей
