Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами. Рассчитать токи в ветвях методом непосредственного применения за конов Кирхгофа.
«Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами. Рассчитать токи в ветвях методом непосредственного применения за конов Кирхгофа.»
- Электроника, электротехника, радиотехника
Условие:
Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами. Рассчитать токи в ветвях методом непосредственного применения за конов Кирхгофа.
Решение:
Дано:
R1=1 Ом
R2=2 Ом
R3=4 Ом
R4=5 Ом
R5=3 Ом
R6=1 Ом
E1=8 B
E2=12 B
J=0,2 A

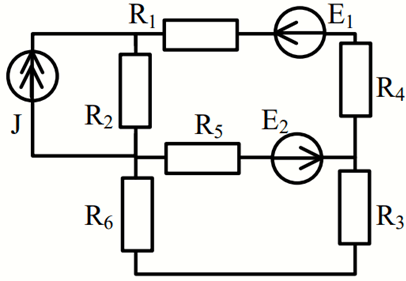

Рассчитаем токи в исходной схеме в ветвях методом непосредственного применения законов Кирхгофа, для этого произвольно укажем направления токов, обозначим узлы и пронумеруем контура (Рис 1.2)
Рис 1.2Составим по законам Кирхгофа систему линейных уравнений, причём первый контур будем обходить против часовой стрелки, а второй по часовой
