Для заданной схемы необходимо выполнить следующие расчеты: Oпределить токи в электрических ветвях исходной схемы; составить баланс мощностей; определить показание ваттметра; построить совмещенную векторную диаграмму токов и напряжений.

Условие:

Для заданной схемы необходимо выполнить следующие расчеты:

1) Oпределить токи в электрических ветвях исходной схемы I₁; I₂; I₃.

2) составить баланс мощностей;

3) определить показание ваттметра;

4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе.

Исходные данные:

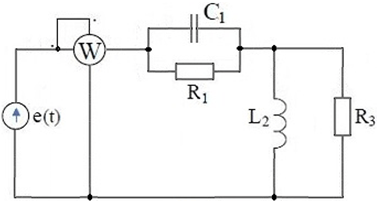

Рис. 1. Схема цепи

Дано:

Перерисуем схему в виде, удобном для расчета

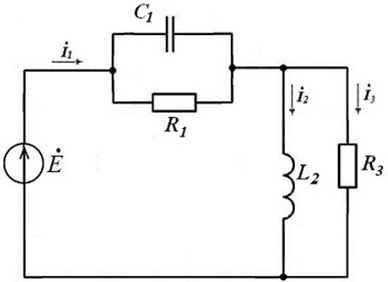

Рис. 2. Расчетная схема цепи

f = 50 Гц; =2∙f =2∙50 = 314 рад/с;

Найдем реактивные сопротивления

XC1 = 1/C1 =1/314∙550∙10-6 = 5,8 Ом; XL2 = L2 =314∙212∙10...
