Условие задачи
Для заданной схемы (Рис. 1) требуется:
1. определить показания приборов, указанных на схеме.
2. Построить векторную диаграмму токов и топографическую диаграмму напряжений.
3. Определить закон изменения тока источника ЭДС.
4. Определить закон изменения напряжения между точками, к которым подключен вольтметр.
5. Определить активную, реактивную и полную мощности источника; активную, реактивную и полную мощности приемников. Составить и оценить баланс мощностей. Рассчитать коэффициент мощности.
6. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в электрическую цепь последовательно с источником ЭДС для того, чтобы в ней имел место резонанс напряжений.

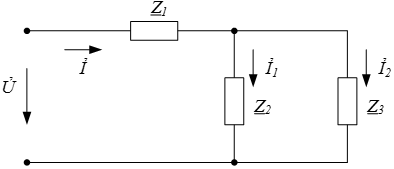

Рис. 1
Исходные данные:
Um=120 B
R1=5 Ом
R2=4 Ом
L1=0,04 Гн
C2=350 мкФ.
Ответ
Дано:
Um=120 B
R1=5 Ом
R2=4 Ом
L1=0,04 Гн
C2=350 мкФ
Определим реактивные сопротивления элементов схемы
Представим исходную схему комплексной схемой замещения (Рис 2)
Рис. 2
Запишем действующее значе...
