Для заданной схемы (рис.1.1 - 1.28) требуется: 1) определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа; 2) определить токи в ветвях методом контурных токов;

«Для заданной схемы (рис.1.1 - 1.28) требуется: 1) определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа; 2) определить токи в ветвях методом контурных токов;»
  • Электроника, электротехника, радиотехника

Условие:

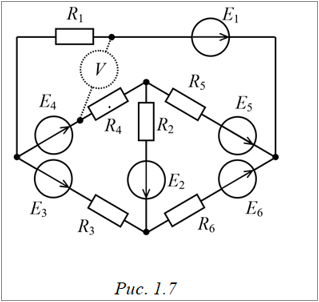

Для заданной схемы (рис.1.7) требуется:

1)   определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа;

2)   определить токи в ветвях методом контурных токов;

3)   определить токи в ветвях методом узловых потенциалов;

4)   определить токи в ветвях методом наложения;

5)   составить уравнение баланса мощностей;

6)   определить показания вольтметра;

7)   определить ток  ι1 в ветви c сопротивлением R1  по методу эквивалентного генератора и построить график зависимости

ι1 = f(R1)  при изменении R< R1 < 10R.

Решение:

1. Система уравнений по законам Кирхгофа.

Меняем направление действия источника эдс Е4 на противоположное и далее берем его с плюсом

Цепь содержит узла и ветвей. Необходимо определить 6 токов. Составим 6 уравнений по законам Кирхгофа. Количество уравнений по 1-му закону равно количеству узлов минус единица, т.е. . О...
