Условие задачи
Для заданной схемы (рис. 1) при коммутации ключа К1 в момент, когда ключ К2 еще не сработал, выполнить следующее.
1. При постоянном источнике ЭДС e(t)=E определить ток i(t) или напряжение u(t):
- классическим методом
- операторным методом.
Построить график зависимости тока i(t) или напряжения u(t).
2. Проанализировать методы расчета, результаты вычислений, графики зависимостей и сформулировать выводы по работе.
Параметры элементов исследуемой электрической цепи приведены в таблице 1.
Таблица 1 – Исходные данные

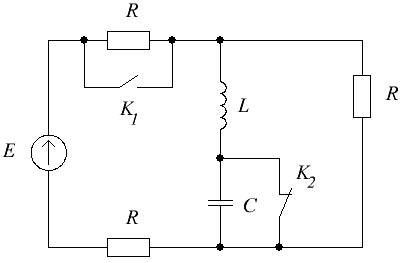

Рисунок 1 – Схема электрической цепи
Ответ
1. Расчет переходного процесса классическим методом при постоянном источнике ЭДС
1.1. Расчет цепи до коммутации
Так как ключ К2 шунтирует ветвь с емкостью, напряжение на емкости равно нулю и переходный процесс в емкости происходить не будет, следовательно, этот элемент можем исключить из цепи (см. рис. 2).

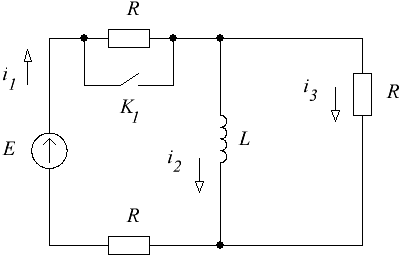

Рисунок 2 Схема электрической цепи
Определим независимые начальные условия.
До замыкания ключа ...
